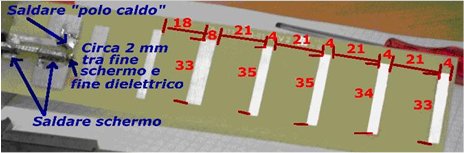

Per venire incontro alle numerose richieste di coloro che hanno avuto problemi con il dimensionamento dell’immagine contenuta nel file “layout.zip” fornito nell’articolo “Una semplice ed economica yagi per wireless a 2,4 Ghz” abbiamo preparato queste due semplici immagini che pur sembrando  a prima vista  “pasticciate” riportano tutte le quote  dei vari “elementi” dell’antenna. (Quote in mm)

Speriamo cosi di dare soddisfazione a quanti , veramente tanti, hanno tentato di cimentarsi nella realizzazione di questa antenna ma si sono arenati davanti all’impossibilità di poter disporre delle misure precise.

Altre informazioni utili :

Le dimensioni della vetronite sono 51 x 230 e lo schermo del cavo coassiale non è collegato in alcun modo al disco metallico che è quindi isolato anche dalla pista ramata dello stampato dalla quale è separato da 1 mm di vetronite.

’73 e buon lavoro de Dario IK2YDM
